系统方案

All-In-One 中控解决方案?

  • 作者：未知
  • 发布时间：2026-09-15 00:00:33
  • 点击：次

APPLICATION · 应用领域方案

All-In-One 中控解决方案

集集中可编程控制、视频、音频、强电、弱电、网络、播控于一体的多功能插卡式网络智能设备，一台设备即可按需完美组建多媒体会议与控制系统。

插卡式模块化架构 4.3寸 / 7寸 可编程触摸屏（可选） 统一编程 · 多平台控制 功能参数根据机箱卡槽与前面板触控屏选配


全能媒体中心主机箱

MAINFRAME
All-In-One 主机箱外观
All-In-One 主机箱接口

一台设备，组建整套多媒体会议与控制系统

自带（4.3寸/7寸 可选）可编程触摸屏，可与编程软件统一编程标准工程程序，可与外接控制终端实现实时互联、互动、互控、互锁等控制功能，实现全部功能与场景的预设与调用。

主背板性能

为确保所连接各功能模块的运行稳定性与操作体验，主背板采用多核 2.23GHz 处理速度的 ARM 微处理器，内置 2GB DDR3 SDRAM、16GB EMMC FLASH 存储器。

标配网络智能中控模块

两种机箱均默认标配一张网络智能中控功能模块，其余卡槽按使用需求配置，混插自由扩展。

选择 1

混插矩阵机箱

支持 2 张标准功能模块卡槽卡位，支持 4 张 2 路信号输入卡 + 4 张 2 路信号输出卡的 8进8出混插矩阵功能模块卡槽卡位；其余卡槽按使用需求配置。

选择 2

四卡槽机箱

支持 4 张标准功能模块卡槽卡位，默认标配一张网络智能中控功能模块，其余 3 个功能模块卡槽按使用需求配置。



功能模块选配

MODULES

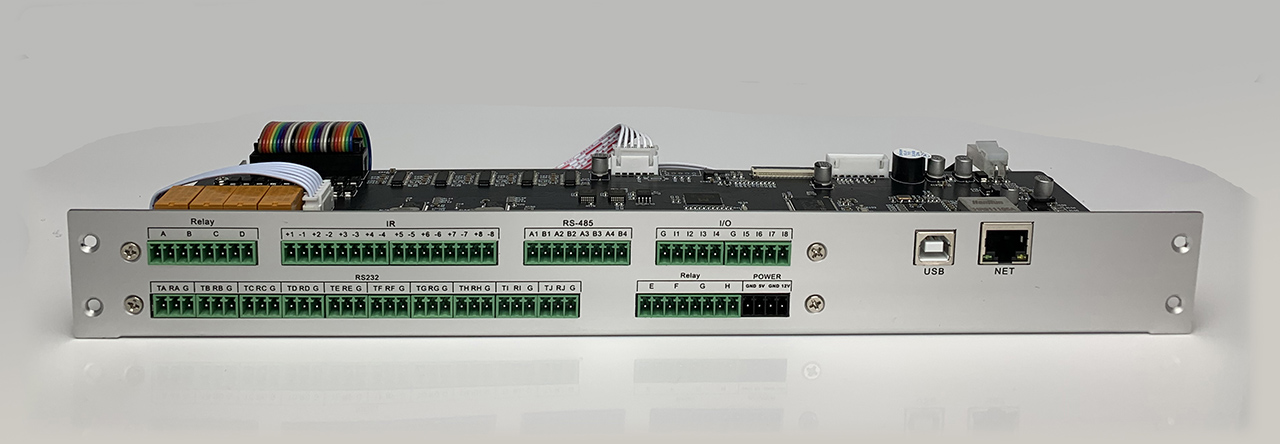

网络智能中控功能模块

CENTRAL CONTROL MODULE
默认配置 · 必选
  1. 采用多核 1.8GHz 处理速度的 ARM 微处理器，内置 2GB DDR3 SDRAM、8G EMMC FLASH 存储器
  2. 支持 10 路全双向 RS-232/RS-485 可编程控制串口，数据任意环入环出，真正双向通讯
  3. 提供全双向可编程控制独立 RS-485 凤凰接口，支持并接多台设备，级联控制方式
  4. 支持 8 路独立可编程红外发射接口，通过 RS485 接口可扩展到 12 路；内嵌智能变频式红外学习，覆盖所有频率的红外代码，可自由导入导出
  5. 支持 8 路弱电继电器 24V/1A、12V/2A 控制接口
  6. 支持 8 路自定义数字 I/O 控制口，可任意设置触发模式
  7. 提供可输出 1 路 5V、1 路 12V 电压的电源控制输出端口
  8. 支持 USB 连接实现 U 盘功能，内置 8G EMMC FLASH，工程文件与重要调试资料备份保存
  9. 支持 TCP、UDP、HTTP 及 TEDP 网络协议
  10. 支持 LUA 语言个性化编程，复杂逻辑功能变得简单方便
  11. 支持对接 MODBUS 协议设备：温度、湿度、电流、电压、电量、功率、光照、PM2.5 等参数显示在中控 APP 上，并可实现场景联动，实时智能调整系统运行方式
  12. 编程工程程序可上传到 IOS、Android、Windows、HarmonyOS 等系统控制终端，实现全兼容控制
  13. 出厂唯一身份 ID 码，凭码接入互联网可实现远程控制
  14. 统一编程软件：只编写一次程序，多平台共同使用，自适应拉伸，数据互通

8进8出混插矩阵功能模块

MATRIX MODULE 8×8
  1. 插卡式架构：输入/输出信号插卡均支持 DVI、HDMI、VGA、AV、YPbPr、SDI、网口、光纤以及多功能信号卡，方便配置与扩展
  2. 输入输出支持 2 通道卡，配置更丰富，更适应复杂使用环境
  3. 支持 8 通道输入、8 通道输出，4 个输入卡位 + 4 个输出卡位随意配置
  4. 采用高端 32 位 Cortex-A9 8核 ARM 架构微处理器，处理速度高达 2.23GHz，支持多指令同时处理
  5. 总线交换技术，支持全格式倍线功能，真正不分信号格式交叉切换
  6. 切换过程无闪烁、无黑屏、无蓝屏、无抖动、无裂缝；输出含拼接功能（使用多功能输出卡时）
  7. 支持任意分辨率和任意格式输入到任意分辨率和任意格式输出，完全可脱离 EDID
  8. 默认支持 800×600 到 1920×1200 的 30 多种分辨率，或自定义分辨率；如需支持 4K@30，输入输出卡必须选择 4K 输入输出卡
  9. 支持拼接功能（使用无缝输出卡时），投影仪或普通电视机即可实现拼接，一键调用极速拼接模式
  10. 强大的 EDID 管理：EDID 广播、EDID 指定或自定义 EDID；多接口输入卡更能自动 EDID，完全无需理会

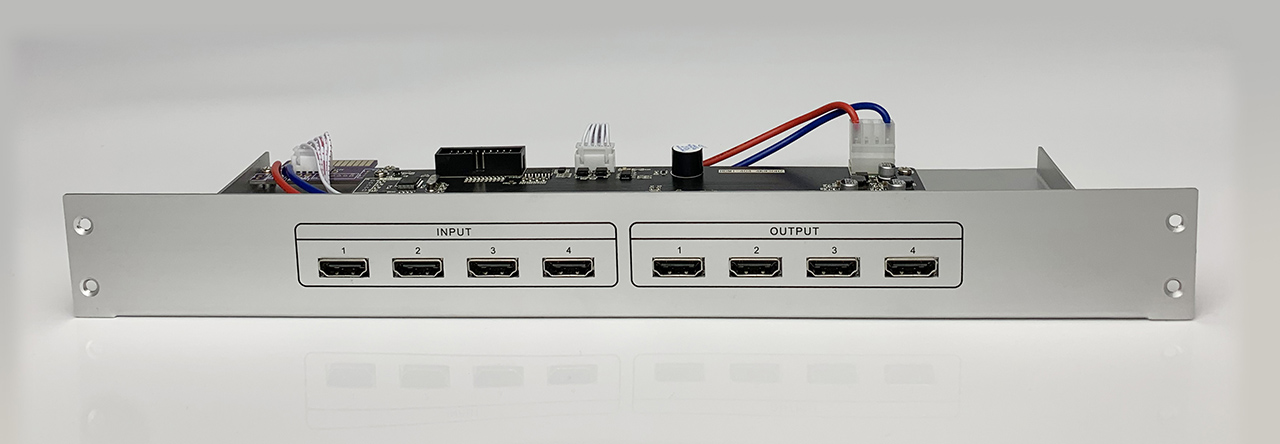

HDMI 4进4出视频处理切换矩阵模块

HDMI 4×4 VIDEO PROCESSING MATRIX
HDMI 4进4出矩阵模块
  1. 4 路 HDMI 输入、4 路 HDMI 输出、1 路模拟音频输出，具备 1 路 1080P 视频处理能力
  2. 分割模式下支持 18 种分割模式
  3. 拼接模式下支持 8 种拼接模式
  4. 矩阵模式下支持 4进4出矩阵切换，其中输出 1 支持无缝切换输出，另 3 路普通信号输出
  5. 全无缝切换矩阵模式在降低画面质量情况下支持 4进4出全无缝切换
  6. 输出画面完全一致时支持 4 路同步无缝切换
  7. 最高支持 4K@30Hz 输入和输出

HDMI 4进4出高清矩阵功能模块

HDMI 4×4 HD MATRIX
HDMI 4进4出高清矩阵模块
  1. 4 路 HDMI 输入、4 路 HDMI 输出、1 路模拟音频输出，具备 1 路 1080P 视频处理能力
  2. EDID 广播支持：设备连接成功后会将输出 1 接口的 EDID 广播到所有输入接口；计算机连接矩阵时可识别显示器参数，实现更高清视频传输
  3. 输入口带 18dB 自动增益，1-30 米（1080P）无压力传输，无需调节；输出口带 6dB 预加强功能，得到更长的输出传输距离
  4. 最高支持 4K@30Hz 输入和输出

8路电源控制器模块

8-CH POWER CONTROLLER
8路电源控制器模块
  1. 内置 8 路三脚开关接线柱：公共端、常开端、常闭端，可按工程功能需求任意组合
  2. 进口 30A 大功率继电器，每路功率高达 2000W，总功率高达 8000W 以上
  3. 可任意编程实现时序供电、断电、延时断电，闭合短路信号，与中控系统配套使用

4路调光器模块

4-CH DIMMER
  1. 4 路无级调光：白炽灯 / 可调 LED / 日光灯
  2. 具有预设灯光亮度的功能
  3. 供电时初始状态会有淡亮功能
  4. 断电最后一次状态保存功能
  5. 载入容量：单路功率 40A，每通道支持阻性负载 2200W、感性负载 900W
  6. 单路或多路同时调节
  7. 自带可调速散热风扇及温度检测，动态调节散热速度，使设备运行噪音降到最低

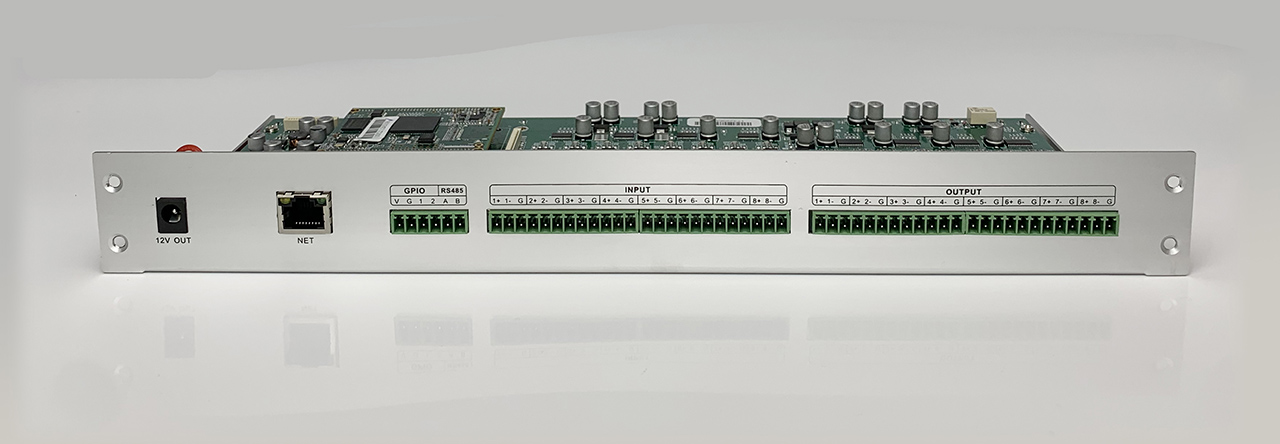

8进8出数字音频处理器模块

DSP AUDIO PROCESSOR 8×8
8进8出数字音频处理器模块
  1. 8×8 路平衡/线路输入输出，高性能 DSP 处理器，全面矩阵混音，24bit/48KHz 取样频率
  2. 内置自动混音台，混音与自动混音功能，具备混音分量控制、反馈消除模块、全双工回声消除、噪声消除
  3. 输入每通道：前级放大、信号发生器、扩展器、压缩器、5 段参量均衡、反相
  4. 输出每通道：31 段图示均衡、延时器、分频器、限幅器、反相
  5. 测试信号发生器：正弦波、粉噪、白噪，频率和电平可选
  6. 输入相位开关、静音开关、幻象供电开关
  7. 每通道输出静音开关、相位开关
  8. 内置网页控制器，支持手机、平板以及分布式云控制
  9. Ethernet 多用途数据传输及控制端口，支持实时管理单台及多台设备
  10. 支持 8 组场景预设功能
  11. 双向 RS485 接口、GPIO 接口、标准以太网控制接口

手拉手会议系统模块

CONFERENCE SYSTEM MODULE
最大 1200 单元
  1. 符合 IEC60914、GBT15381-94 国际标准
  2. 采用全数字会议技术，基于数字网络架构开发，内置高性能 CPU 处理器，处理速度更快，音质更佳，支持讨论、视像跟踪功能
  3. 主机箱内置独立的高性能开关电源供电，长距离传输对音质不会有任何影响
  4. 抗干扰电路设计，杜绝一切手机信号的干扰
  5. 采用 4.3/7寸全视角 IPS 电容可编程触摸屏，直观显示并方便调节系统各项参数（与主机箱触摸屏同用）
  6. 支持 USB 录音，高保真 WAV 格式输出（选配）
  7. 具有 3 组共 6 路 RJ45 话筒单元接口，闭环以太网链接模式，支持话筒单元双边供电与热插拔，每路支持 20 个单元，可接 60 个单元
  8. 同时具有 3 路 6/8 芯话筒单元接口，每路支持 30 个单元，可接 120 个单元
  9. 单台主机通过扩展电源最多可接 256 台会议单元；亦可通过会议扩展主机（多个扩展主机之间手拉手串联连接），一套会议系统最多可接入达 1200 台会议单元
  10. 单元采用「手拉手」连接方式，支持热插拔，方便安装和维护
  11. 多种会议模式：FIFO（先进先出）、APPLY（申请）、FREE（自由）、LIMIT（限制）、VOICE（声控）
  12. 发言人数限制：可限定最多同时发言的单元数量（1-8 可设），主席单元不受限制
  13. 发言时间限制：可限定发言单元发言时间（0-1000S 可设），定时关闭和自动关闭两种模式，主席单元不受限制
  14. 系统具备会议服务功能：发言单元可申请茶水、咖啡、纸、笔、服务人员等服务
  15. 采用高性能 DSP 处理器对音频进行 32 段均衡处理、降噪处理，声音清晰透彻；配合现场调整参数并有效抑制啸叫
  16. 网络化协作管理：主机可设 IP 地址，具有 TCP/IP 网络接口，可连接无线路由器，同一局域网内电脑、手机、平板等设备均可操作设置，支持谷歌 Android / 微软 Windows 等操作系统
  17. 具有 USB 接口，可连接电脑对主机进行操作设置
  18. 具有摄像头 232 和 485 通讯接口（与中控模块通用），连接标清或高清摄像头，支持 SONY VISCA、PELCO P/D 通讯协议
  19. 具有 1 路平衡音频输出接口（3P 凤凰插），可连接扩声或录音设备
  20. 具有 1 路非平衡音频输出接口（3P 凤凰插），可连接扩声或录音设备
  21. 具有 1 路 DANTE 音频输出接口，可连接其他 DANTE 设备（选配）
  22. 具有 1 路非平衡音频输入接口（2P 凤凰插），可输入外部音频信号（如背景音乐或远程语音信号）
  23. 具有警报信号输入接口（警报电压接口 + 1 路 2P 凤凰插警报音频输入口）：公共广播警报系统启动时，自动暂停会议，并向与会单元发送警报信息
★ 标注项为增强/选配特性


技术参数

SPECIFICATIONS
电源

100V AC ~ 240V AC
50/60Hz 国际自适应

最大功耗（未插卡）

280W

产品重量（不含卡）

7.5kg

机箱尺寸

4U

储存 / 使用温度

-20℃ ～ +70℃

储存 / 使用湿度

10% ～ 90%

平均故障间隔时间

50,000 小时

外形尺寸

485 × 267 × 190 mm
(L×W×H)
